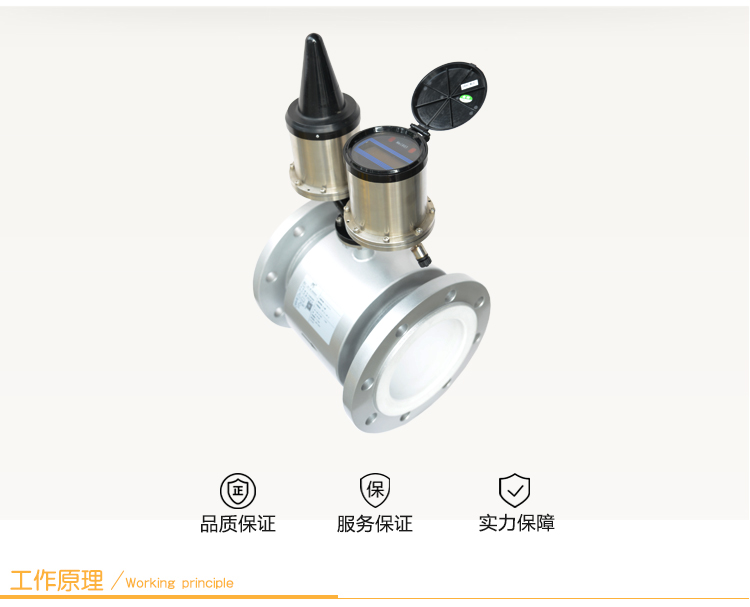

電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B、測量管內徑d與平均流速V的乘積，電動勢E(流量信號)由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，摸擬電流等信號，用于流量的控制和調節。 |
|
|
|

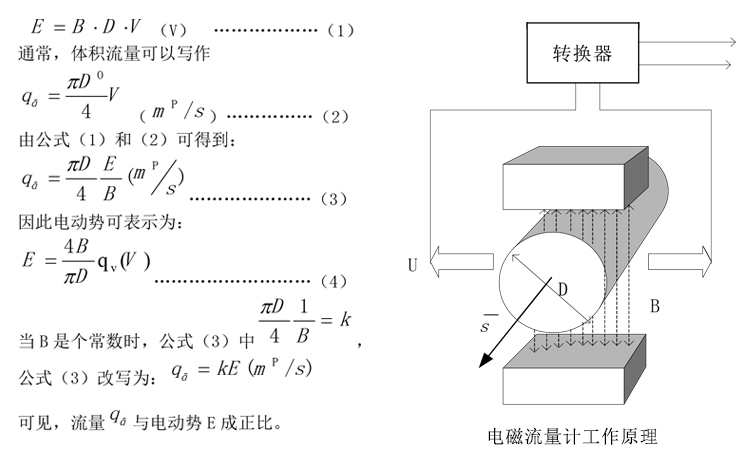

在圖1-1中，當導電流體以平均流速V（m/s）通過裝有一對測量電極的一根內徑為D（m）的絕緣管子流動時，并且該管子處于一個均勻的磁感應強度為B（T）的磁場中。那么，在一對電極上就會感應出垂直于磁場方和流動方向的電動勢（E）。由電磁感應定律可寫做（1）式： |
|
|
|

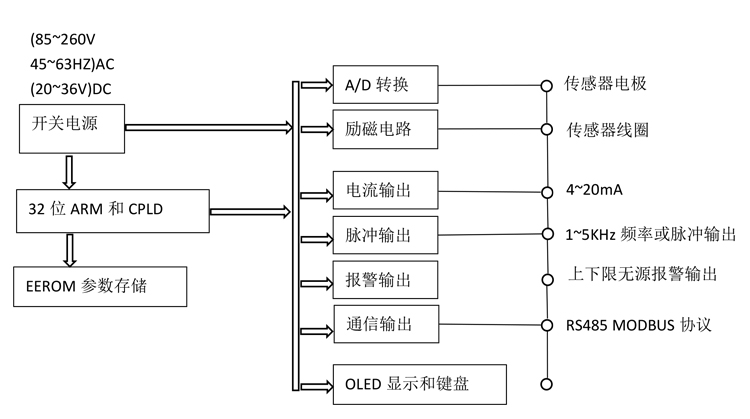

電路工作原理圖
|
 |
|

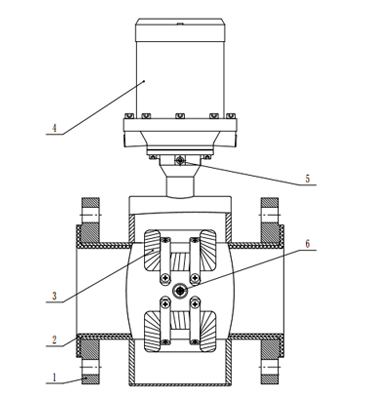

1.殼體 2.襯里 3.勵磁線圈 4.轉換器 5.接地螺釘 6.電極
|
 |
|
 |
|
1.儀表結構簡單、可靠，無可動部件，工作壽命長。 |
|
2.無截流阻流部件，不存在壓力損失和流體堵塞現象。 |
|
3.無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節程控系統。 |
|
4.測量精度不受被測介質的種類及其溫度、粘度、壓力等物理量參數的影響。 |
|
5.傳感器與表頭連接處單獨設計的密封件，可防止外界濕氣從連接處進入表頭和傳感器。 |
|
6.勵磁線及電極線均采用優質的單芯屏蔽線，可降低干擾，提高信號的潔凈度，從而提高測量精度。 |
|
7.測量流量范圍寬。 |
|
 |
|
名稱 |

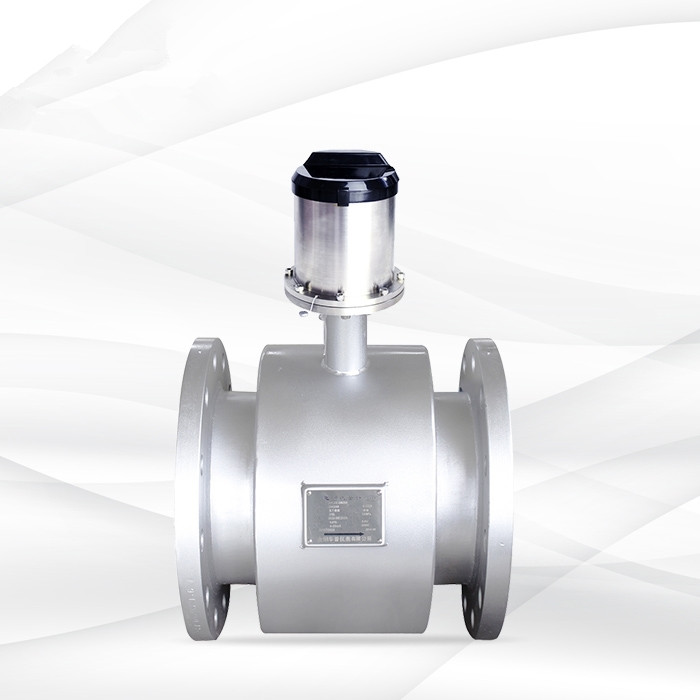

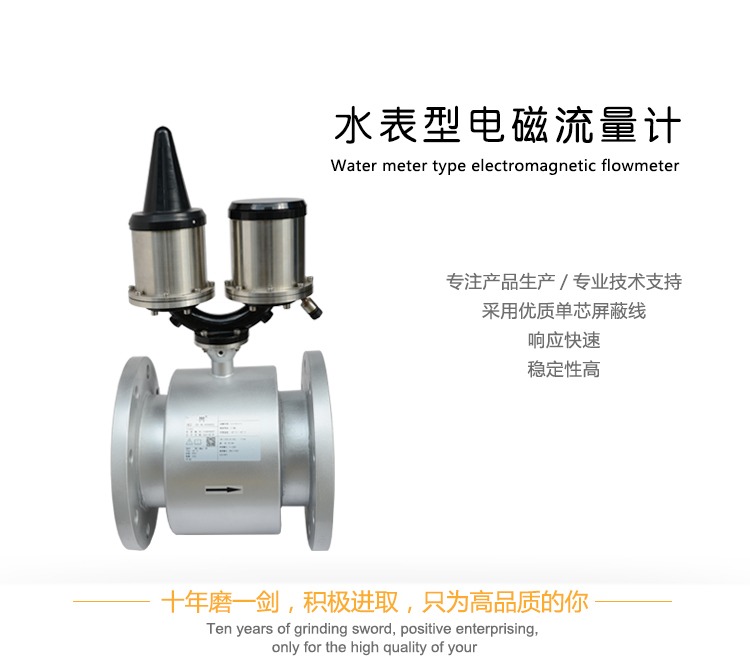

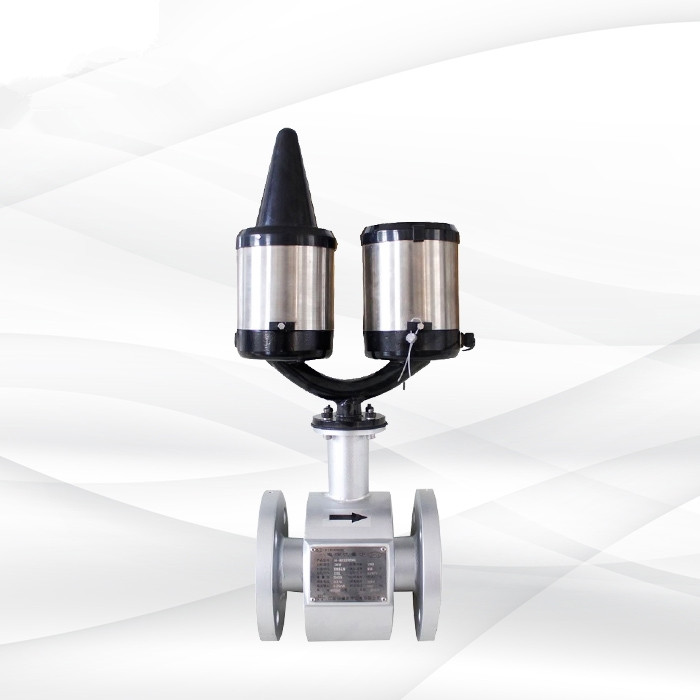

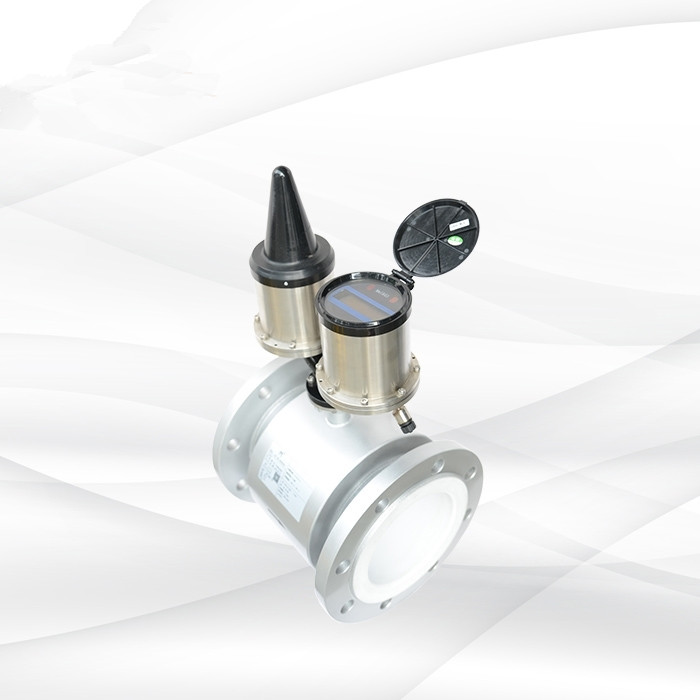

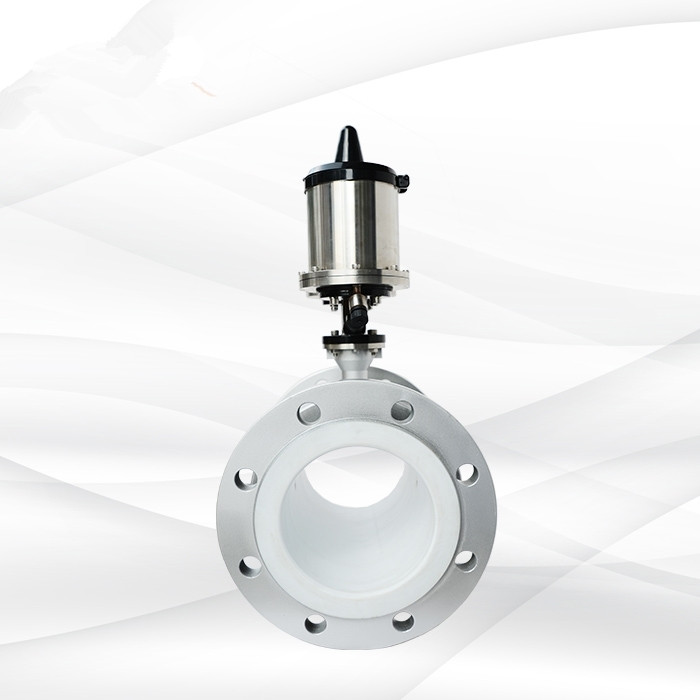

HHDS-水表型電磁流量計 |
|
公稱通徑 |
DN10-DN400 |
|
結構形式 |
一體型、分體型（GPRS） |
|
最高流速 |
15m／s |
|
流體電導率 |
≥5uS／cm |
|
精度等級 |
1.0 級 |
|
襯里材料 |
聚四氟已烯、聚氯丁橡膠、聚氯脂、聚全氟乙丙烯(F46) |
|
額定壓力 |
4.0Mpa、1.6Mpa、1.0Mpa |
|
最高流體溫度 |
一體型 |
70℃ |
|
|
分離型 |
聚四氟乙烯襯里 |
100℃；150℃(需特殊訂貨) |
|
|
氯丁橡膠襯里 |
80℃；l20℃(需特殊訂貨) |
|
|
聚氯酯襯里 |
80℃ |
|
|
聚全氟乙丙烯(F46) |
100℃；150℃(需特殊訂貨) |
|
|
聚氟合乙烯(Fs) |
80℃ |
|
信號電極和接地電極材料 |
316 |
|
傳感器材質 |
碳鋼、304不銹鋼 |
|
外殼防護 |
IP68 |
|
輸出信號 |
GPRS RS485（Modbus協議） |
|
顯示器顯示 |
瞬時流量、流速、百分比、空管比、正.反向累積、報警顯示、秒計時器、電池電量指示 |
|
電源 |
3.6V鋰電池 |
|
勵磁方式 |
低頻脈沖直流勵磁 |
|
|
|
|

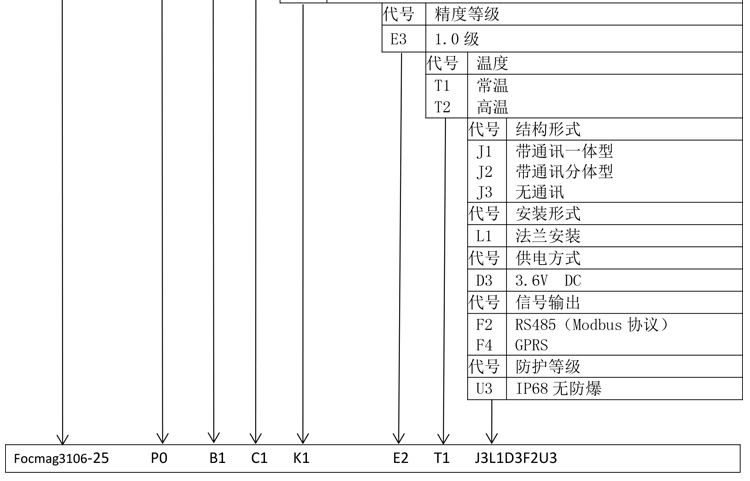

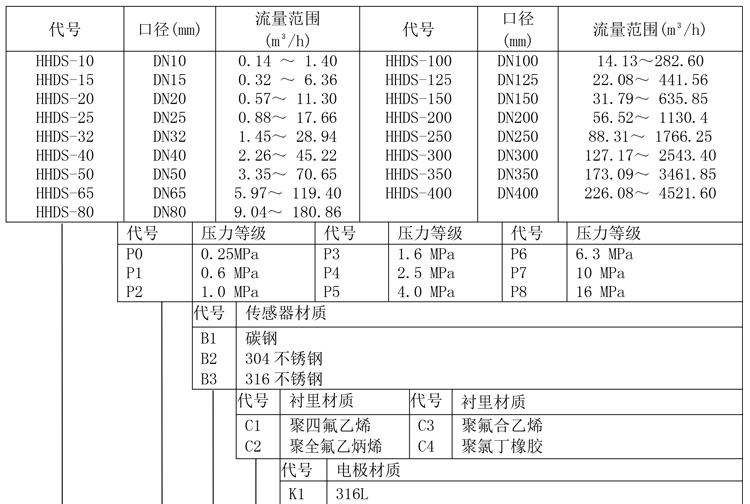

口徑 |
測量范圍(m3/h) |
口徑 |
測量范圍(m3/h) |
|
DN10 |
0.14 ～ 1.40 |
DN100 |
14.13 ～ 282.60 |
|
DN15 |
0.32 ～ 6.36 |
DN125 |
22.08 ～ 441.56 |
|
DN20 |
0.57 ～ 11.30 |
DN150 |
31.79 ～ 635.85 |
|
DN25 |
0.88 ～ 17.66 |
DN200 |
56.52 ～1130.4 |
|
DN32 |
1.45 ～ 28.94 |
DN250 |
88.31 ～1766.25 |
|
DN40 |
2.26 ～ 45.22 |
DN300 |
127.17 ～2543.4 |
|
DN50 |
3.35 ～ 70.65 |
DN350 |
173.09 ～3461.85 |
|
DN65 |
5.97 ～ 119.40 |
DN400 |
226.08 ～4521.60 |
|
DN80 |
9.04 ～ 180.86 |
|
|
|
 |
|

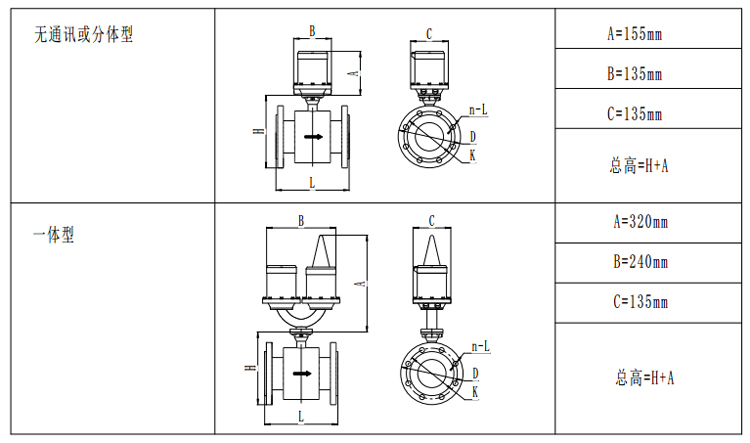

1.示意圖 |
|
注：以上尺寸為參考尺寸，如有特殊選型該值可能會有所不同
|
2.尺寸表
|
公稱通徑 DN |
壓力等級 |
法蘭外徑D |
螺栓孔中心 圓直徑K |
螺栓孔 n-L |
總長L |
高度H |
參考重量kg |
|
10 |
PN40 |
90 |
60 |
4-φ14 |
200 |
190 |
10 |
|
15 |
PN40 |
95 |
65 |
4-φ14 |
200 |
190 |
10 |
|
20 |
PN40 |
105 |
75 |
4-φ14 |
200 |
190 |
10 |
|
25 |
PN40 |
110 |
85 |
4-φ14 |
200 |
200 |
10 |
|
32 |
PN40 |
140 |
100 |
4-φ18 |
200 |
205 |
11 |
|
40 |
PN40 |
150 |
110 |
4-φ18 |
200 |
215 |
12 |
|
50 |
PN40 |
165 |
125 |
4-φ18 |
200 |
220 |
15 |
|
65 |
PN16 |
185 |
145 |
4-φ18 |
200 |
240 |
16 |
|
80 |
PN16 |
200 |
160 |
8-φ18 |
200 |
255 |
18 |
|
100 |
PN16 |
220 |
180 |
8-φ18 |
250 |
270 |
20 |
|
125 |
PN16 |
250 |
210 |
8-φ18 |
250 |
300 |
25 |
|
150 |
PN16 |
285 |
240 |
8-φ22 |
300 |
330 |
30 |
|
200 |
PN16 |
340 |
295 |
12-φ24 |
350 |
390 |
45 |
|
250 |
PN16 |
405 |
355 |
12-φ26 |
450 |
450 |
65 |
|
300 |
PN16 |
460 |
410 |
12-φ28 |
500 |
500 |
79 |
|
350 |
PN16 |
520 |
470 |
16-φ30 |
550 |
520 |
95 |
|
400 |
PN16 |
580 |
525 |
16-φ32 |
600 |
635 |
140 |
|
1.上表所有數據僅基于標準型傳感器 |
|
2.其他未列出的壓力等級，尺寸可能會不同 |
|
3.對于口徑較小的傳感器，表頭的尺寸可能大于傳感器 |
|
 |
|

|
襯里的選擇
|
襯里材料 |
主要性能 |
最高介質溫度 |
適用范圍 |
|
一體型 |
分離型 |
|
|
聚四氟乙烯（F4） |
1.是化學性能最穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高速液氟、液氧、臭氧的腐蝕。 |
70℃ |
100℃、 150℃ （需特殊訂貨）同上 |
1.濃酸、堿等強腐蝕性介質
2.衛生類介質
|
|
2.耐磨性能不如聚氨酯橡膠。 |
|
3.抗負壓能力不如聚氯丁橡膠。 |
|
聚全氟乙丙類烯（F46） |
同上 |
|
聚氟合乙烯（Fs） |
適用溫度上限較聚四氟乙烯低，但成本也較低 |
80℃ |
|
|
聚氯丁橡膠 |
1.有極好的彈性，高度的扯斷力，耐磨性能好 |
80℃、 120℃ （需特殊訂貨） |
水、污水、耐磨損性的泥漿礦漿 |
|
2.耐一般低濃度酸、堿、鹽介質腐蝕，不耐氧化性介質的腐蝕 |
|
|
電極的選擇
|
|
電極材料 |
耐蝕及耐磨性能 |
|
不銹鋼 0Cr18Ni12Mo2Ti |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及市政、環保等領域 |
|
注：由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗 |
|
|
|
 |
|

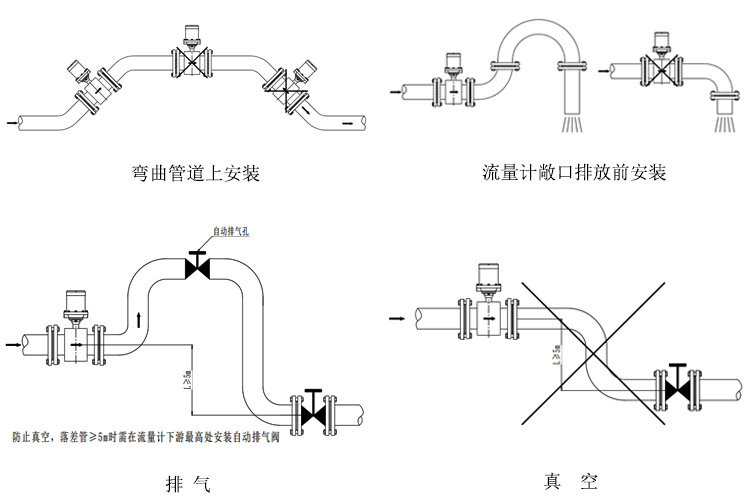

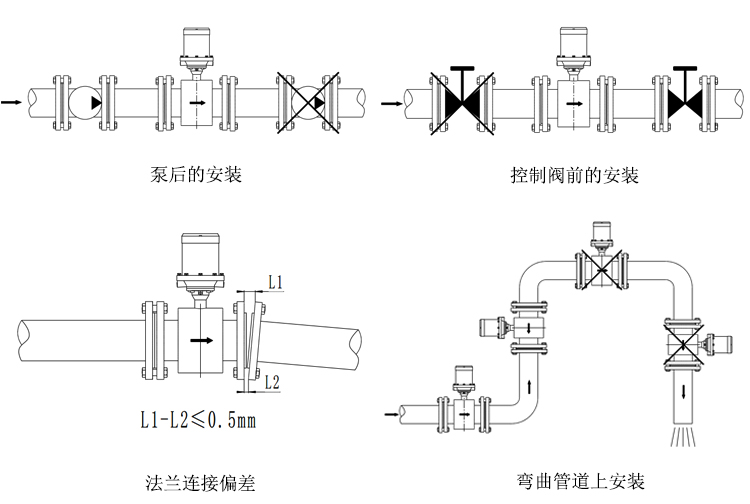

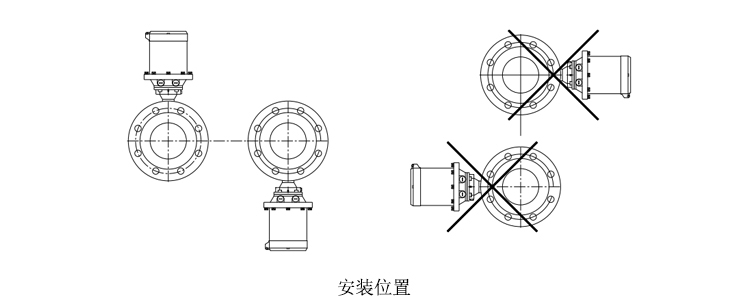

1. 通用要求 |
|
a、為了安裝、維護、保養方便，在流量計周圍需保留足夠的空間 |
|
b、避免流量計安裝在溫度變化很大或受到設備高溫輻射的場所 |
|
c、流量計應安裝在室內，如安裝在室外，應避免陽光直射，必要時請安裝防曬裝置 |
|
d、避免流量計安裝在含有腐蝕性氣體的環境中 |
|
e、避免流量計安裝在有強振動源、強磁場的場所 |
|
2. 工藝管要求 |
|
a、 上、下游工藝管的內徑與流量計的內徑應滿足：0.98DN≤D≤1.05DN（DN:流量計內徑；D：工藝管內徑） |
|
b、工藝管與流量計需同心，同軸偏差不大于0.05DN |
   |
|

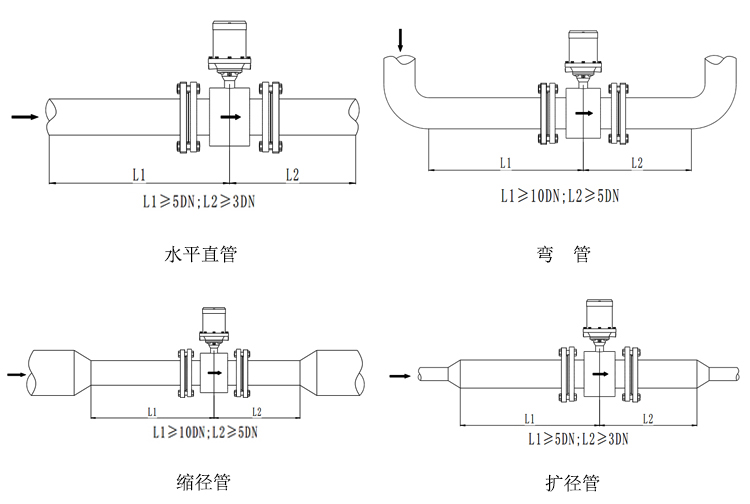

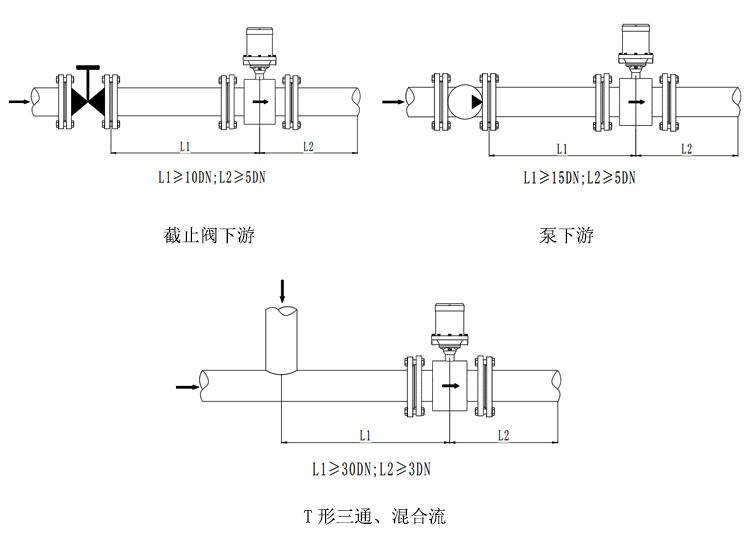

2.1直管段 |
|
使用直管段可防止介質因彎管、TT型三通、截止閥、變徑管的影響而產生渦流或失真 |
  |
|
3.接地 |
流量計必須按規定接地，以保證流量計可靠的工作、防止操作人員收到電擊
|
圖（1）無內壁涂層或襯里的金屬管道，不使用接地環進行接地。 |
|
圖（2）帶內壁涂層或襯里的金屬管道和絕緣管道，使用接地環進行接地。 |
|
|
 |
|
1. 提示 |
|
a.電磁流量轉換器的接線必須由專業技術人員完成； |
|
b.所有接線應在切斷供電電源后進行；按說明書正確牢固連接； |
|
c.旋緊出線套的壓緊螺母和端蓋，保持轉換器良好密封； |
|
d.應在有可能遭受雷擊浪涌的線路上安裝浪涌抑制器件； |
|
e.在供電前還應再次檢查所有接線準確無誤。 |
|
|
|

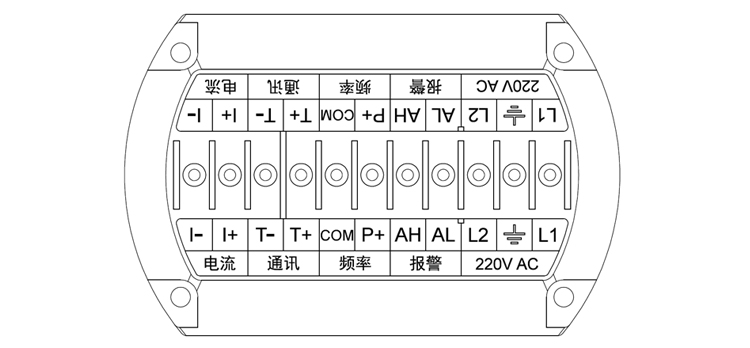

2. 一體轉換器的接線端子與標示圖 |
 |

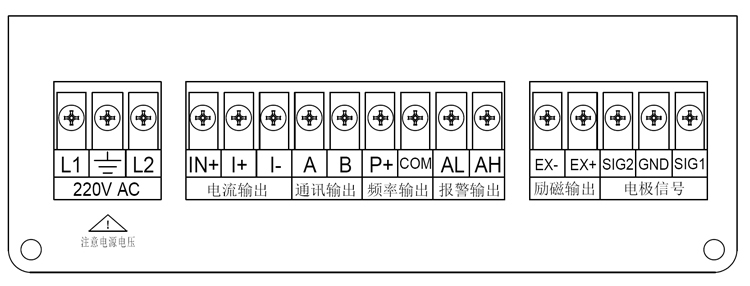

3. 分體轉換器的接線端子與標示圖 |
|
|
關于有源無源4-20mA重要說明?。。?/td>
|
電磁流量計是4線制儀表不同于兩線制儀表的4-20mA，兩線制4-20mA儀表需要測量電流表同時需要外接24V電源才可以正常工作，而電磁流量計本身是4線制4-20mA內部已經有24V電源無需外接只需要接一個單純的電流表即可。無特殊定制說明本公司生產電磁流量計都是有源4-20mA不需要外接24V電源否則將燒壞儀表。
|
|
|

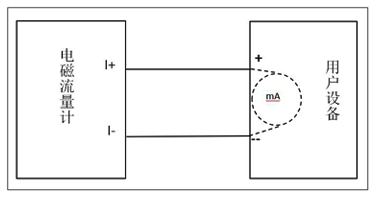

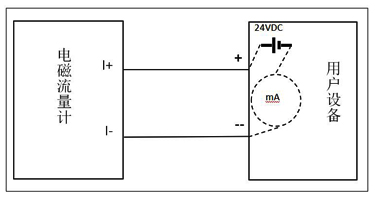

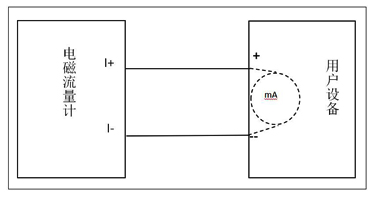

① 一體電磁流量計有源4-20mA輸出接線（一體電磁流量計默認情況下是有源4-20mA用戶設備電流表不能有電源輸出） |
|

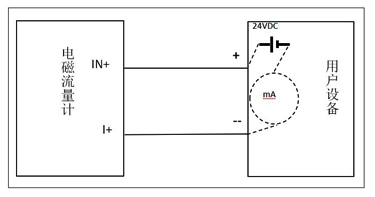

② 一體電磁流量計無源4-20mA輸出接線 （體電磁流量計無源4-20mA需要在訂貨時說明否則是有源4-20mA輸出） |
 |
|
 |
|
③ 分體電磁流量計有源4-20mA輸出接線（分體電磁流量計無需特殊定制同時支持有源和無源4-20mA） |
|
④ 分體電磁流量計無源4-20mA輸出接線 （分體電磁流量計無需特殊定制同時支持有源和無源4-20mA） |
 |
|
 |
|
⑤ 用戶設備怎么判斷需要有源電流輸出還是無源電流輸出？ |
|
a.斷開電磁流量計與用戶設備4-20mA連接線確保用戶設備處于開路狀態； |
|
b.用數字萬用表電壓檔測量用戶設備4-20mA連接線是否有24V左右電壓； |
|
c.如果有24V左右電壓則需要定無源電流輸出否則需要定有源電流輸出。 |
|
|
 |
|

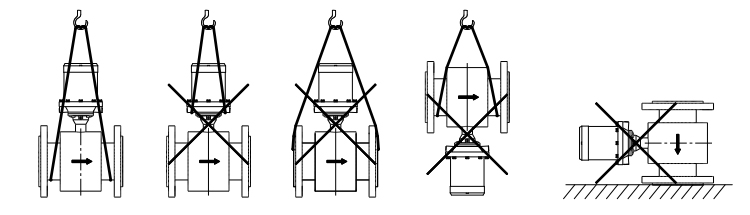

a.請勿通過一體轉換器外殼抬起流量計 |
|
b.請勿使用金屬吊鏈 |
c.請使用皮質吊帶吊裝流量計 |
|
 |
|
故障名稱 |
解決辦法 |
|
轉換器無顯示 |
1.檢查電源是否連接 |
|
2.檢查保險絲是否完好 |
|
3.檢查供電電壓是否符合要求 |
|
4.如上述三項均正常，將將轉換器返廠維修 |
|
勵磁報警 |
1.勵磁線圈絕緣度下降 |
|
空管報警 |
1.被測流體是否滿管 |
|
2.流量計是否按要求正確安裝 |
|
3.被測流體電導率過低 |
|
4.空管閥值設置過低 |
|
無流量時顯示有流量 |
1.空管閥值設置過高 |
|
2.空管報警允許未打開 |
|
3.電極被污染導致零點偏移（此時管道滿管） |
|
4.信號線絕緣度下降（此時管道滿管） |
|
流量測量不準或波動大 |
1.流體是否滿管 |
|
2.流量計是否按規定接地 |
|
3.信號線絕緣度下降 |
|
4.流量計是否按要求正確安裝 |
|
流量上限報警 |
1.現場流量大于流量上限閥值，修改流量上限閥值 |
|
流量下限報警 |
1.現場流量低于流量下限閥值，修改流量下限閥值 |
|
有流量時無流量顯示 |
1.截止閥是否開啟 |
|
2.信號線接地 |
|
3.流量過低，小信號切除設置過高 |
|
4.空管閥值設置過低 |
|
|
